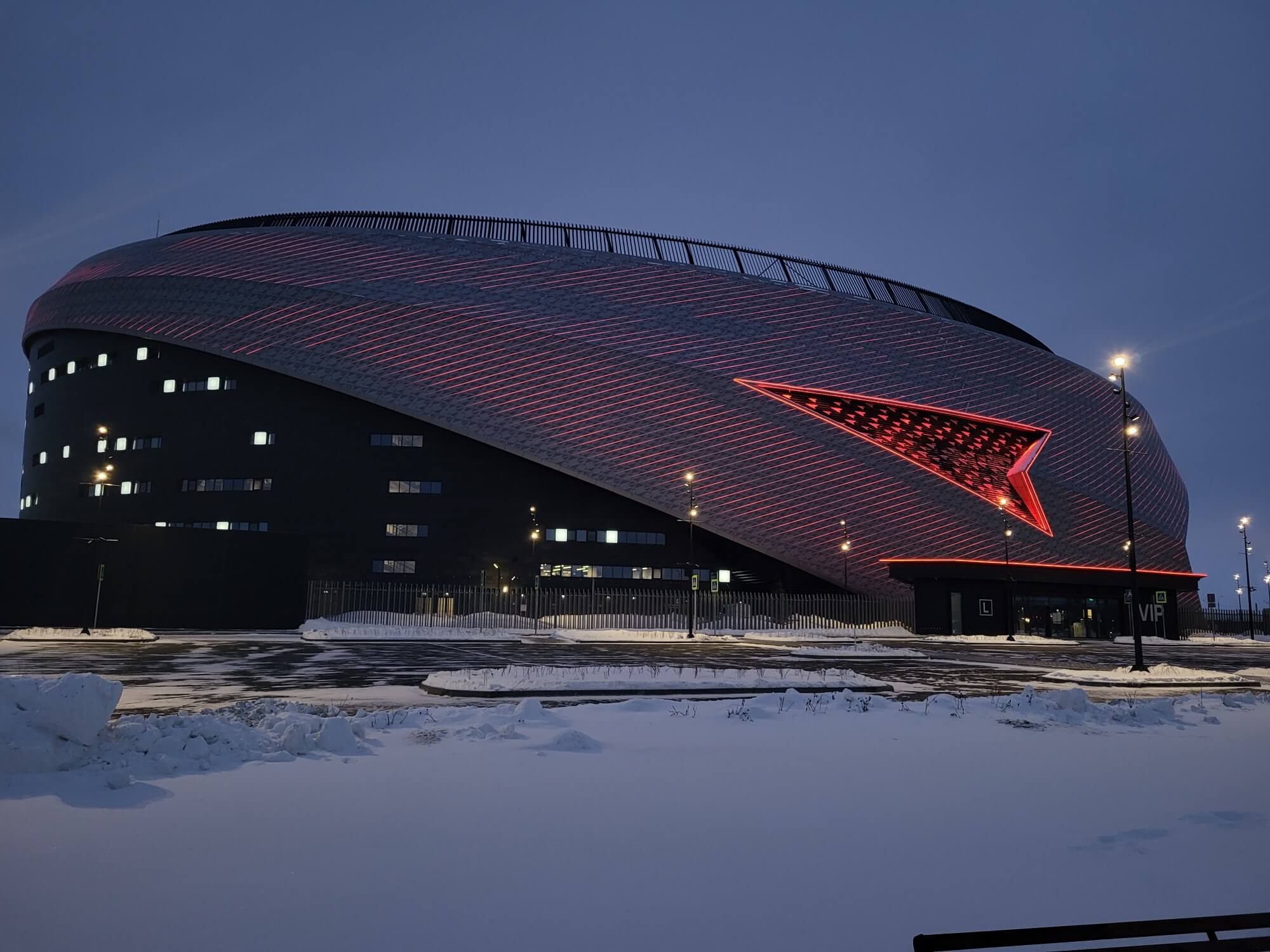

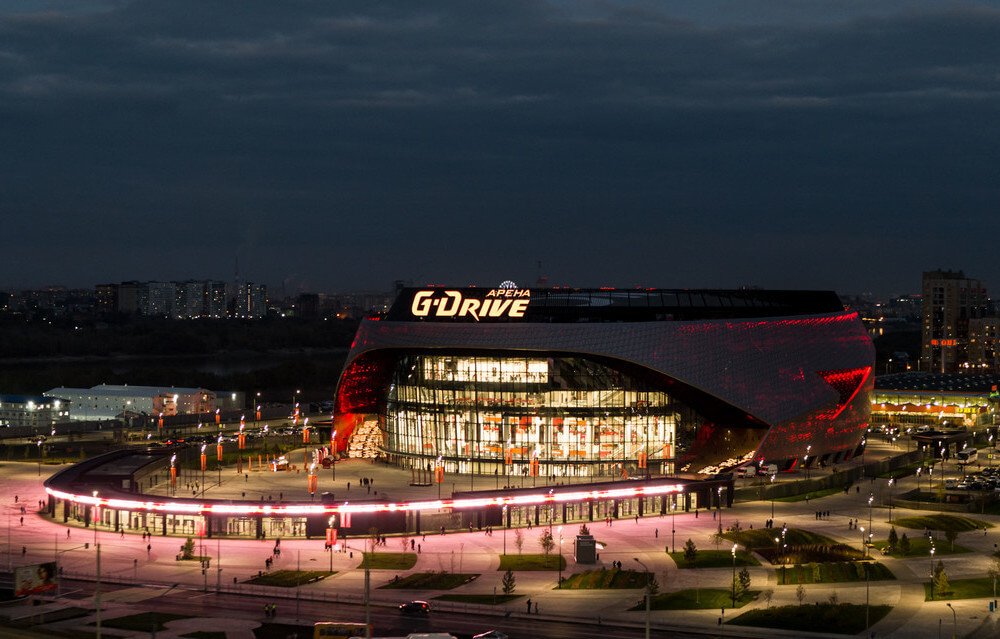

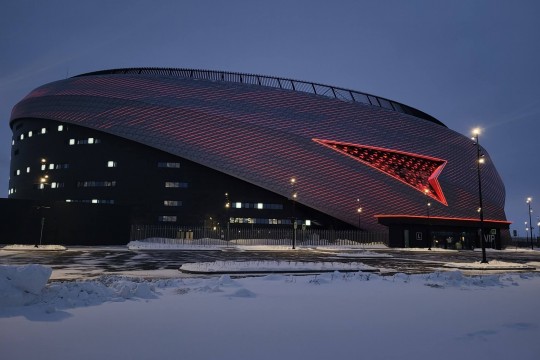

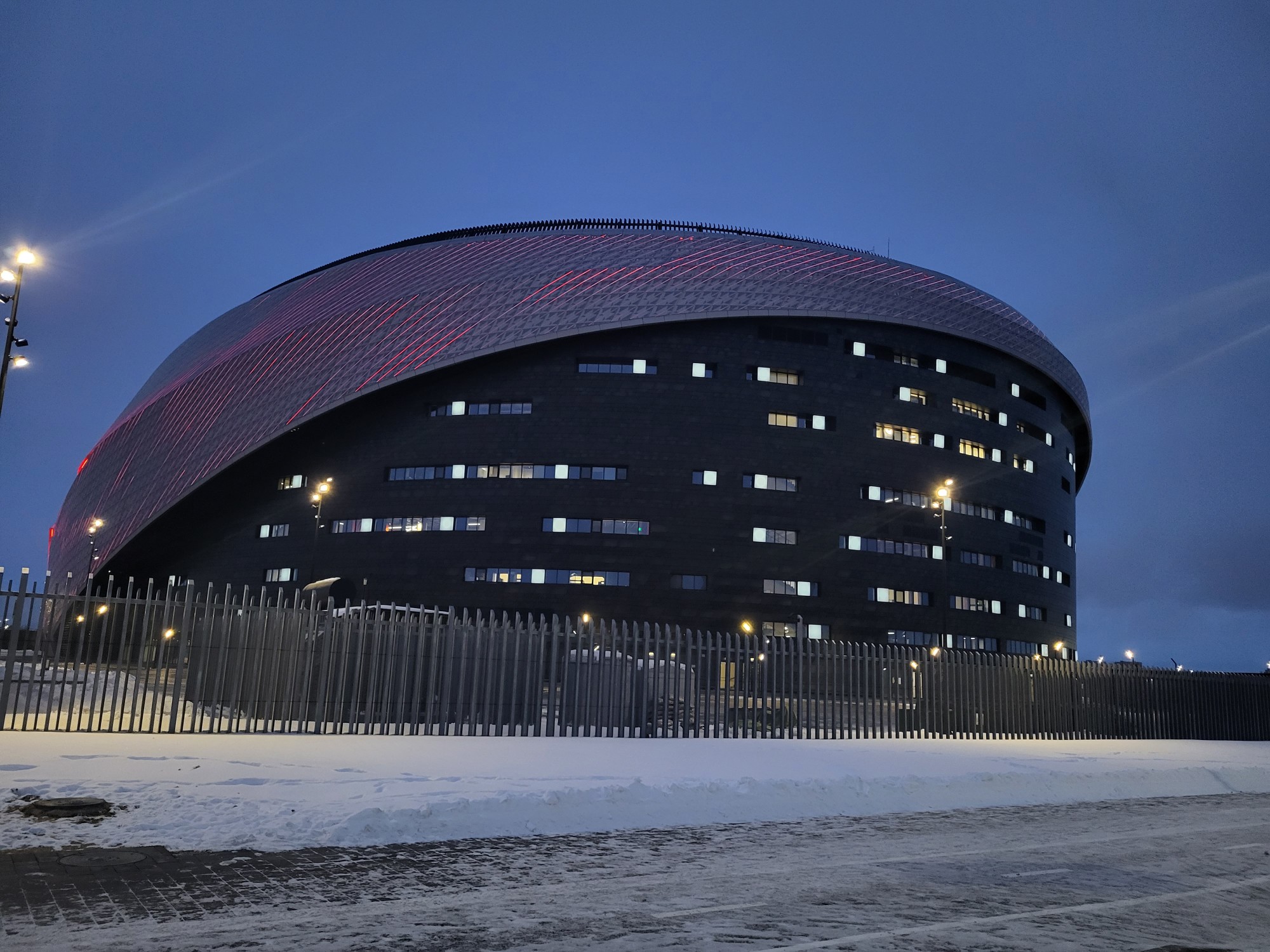

G-Drive Арена

Период реализации проекта: июль 2021 - октябрь 2022.

Общая площадь остекления: 5 000,00 кв.м.

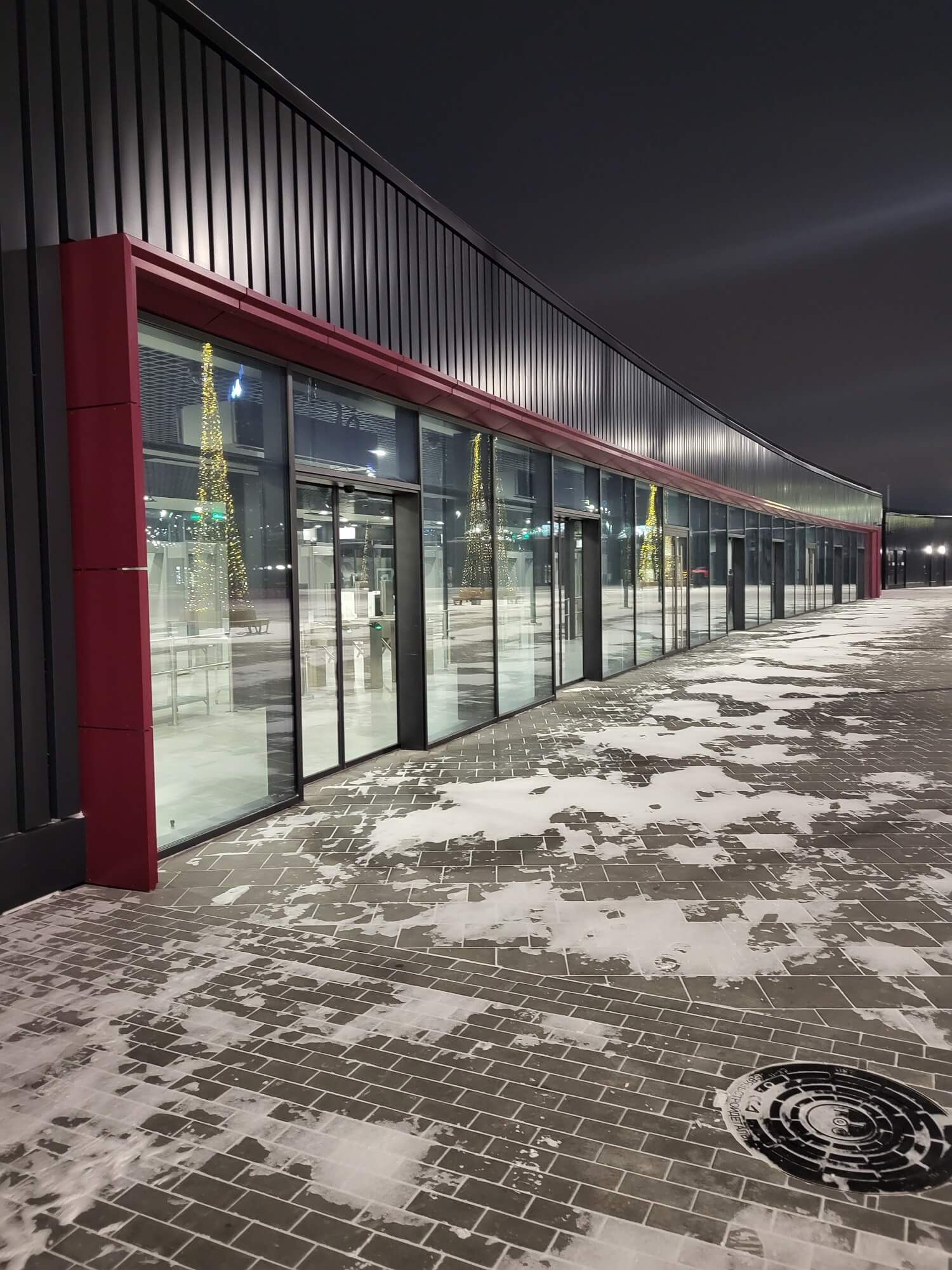

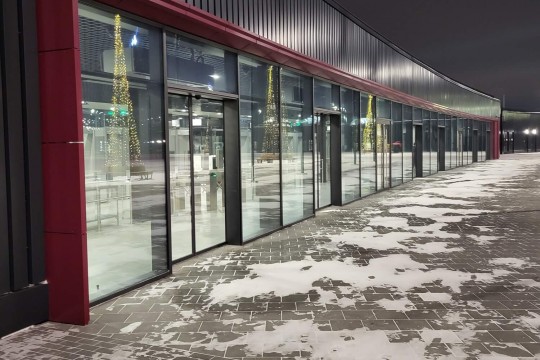

Система: Стоечно-ригельная фасадная система Alutech F50, оконные и дверные створки в составе витражей из системы рамного остекления с терморазрывом Alutech W72.

Остекление: в качестве наружного стекла применено архитектурное мультифункциональное стекло SunGuard HP Neutral 60/40.

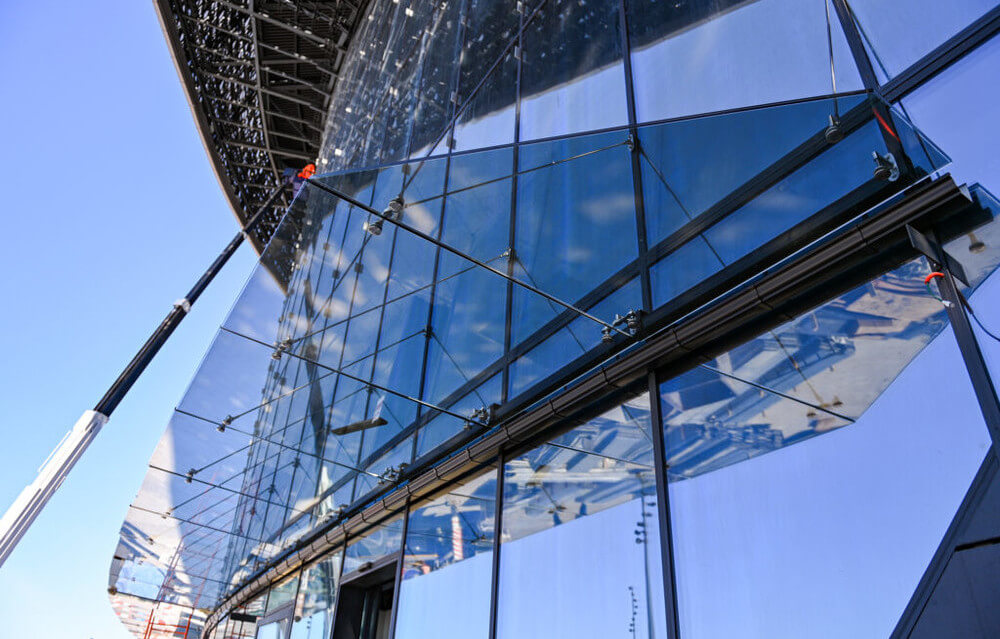

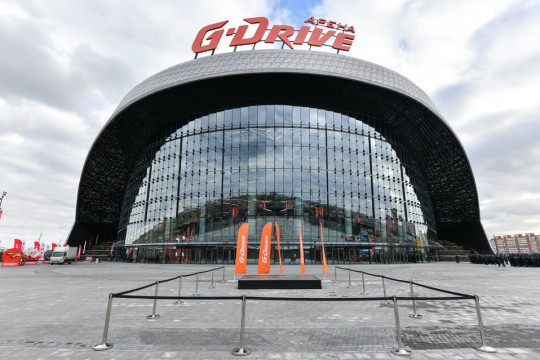

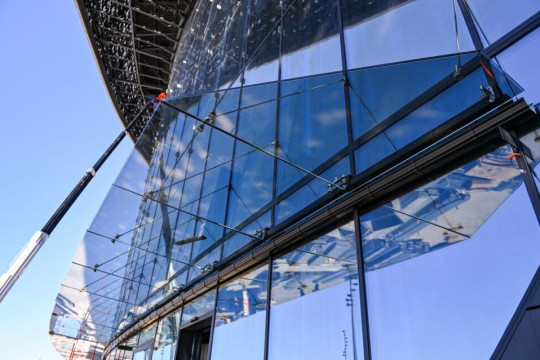

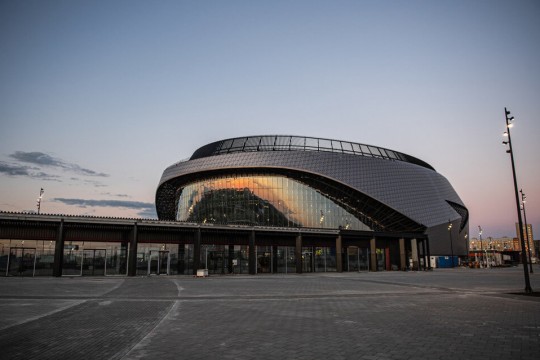

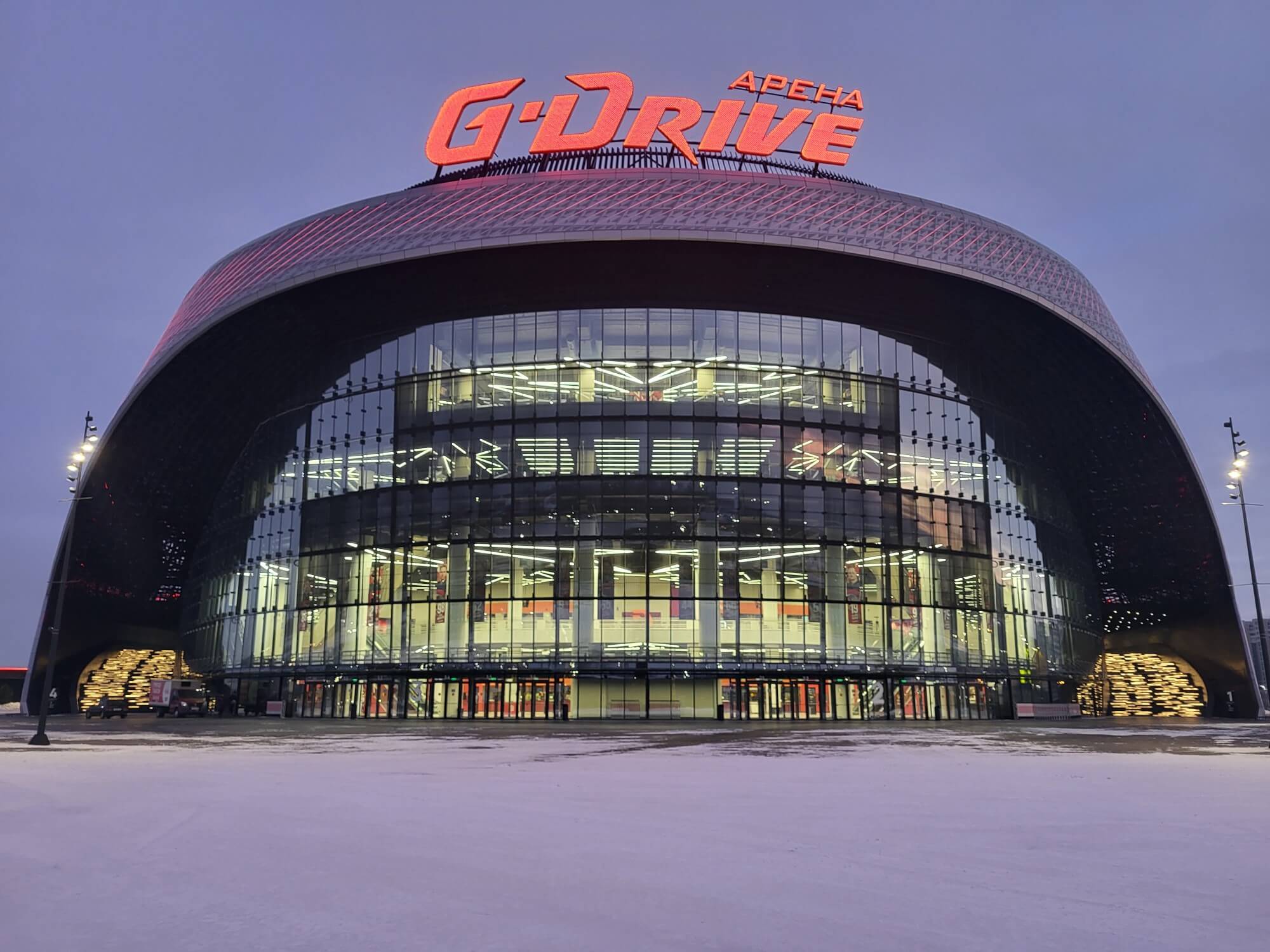

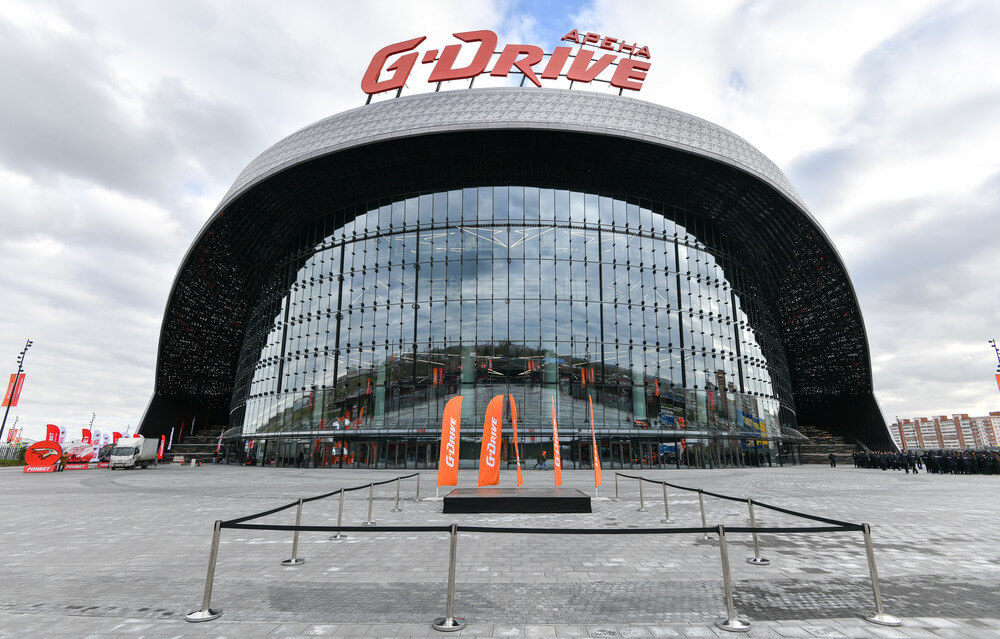

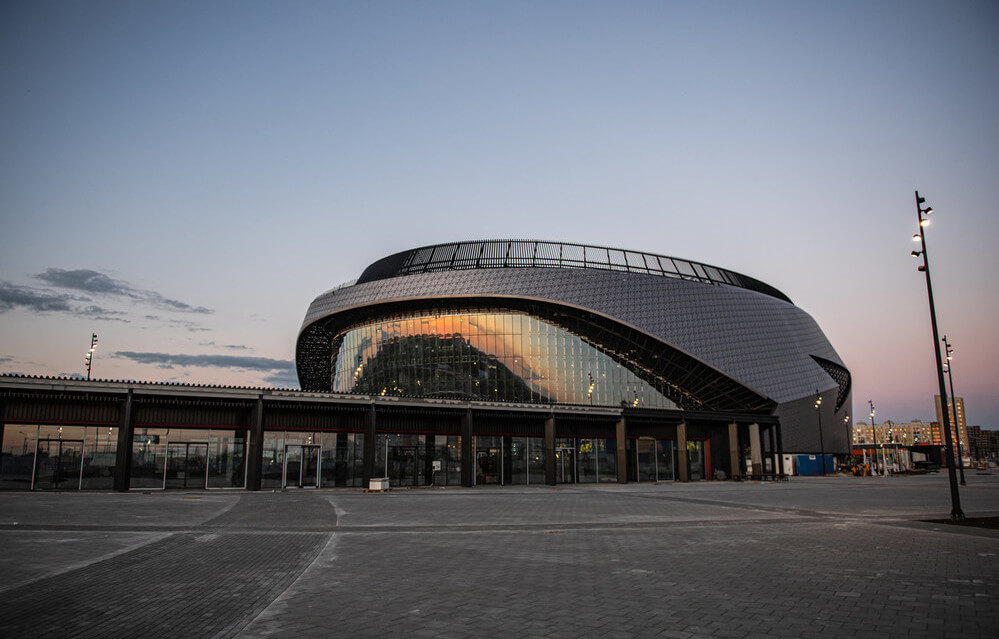

Особенности: основной витраж главного фасада имеет угол наклона к земле 60 градусов в центральной части витража с переходом в вертикальную плоскость к краям.

Описание: Сложность проектирования была связана с переменным углом наклона каждой стойки витража относительно рядом стоящих. Из-за сложной формы у каждого стеклопакета индивидуальный размер, он имеет форму параллелограмма, но не плоского, а с одним загнутым углом. Именно использование холодногнутого стеклопакета, создающего незначительное искривление элементов фасада, позволило создать плавные, без изломов, контуры главного лицевого витража.

Для решения данной задачи было необходимо высокопрофессиональное проектирование, работа с трехмерной геометрией, а также расчеты напряжений и глубины вторичной герметизации стеклопакетов.
